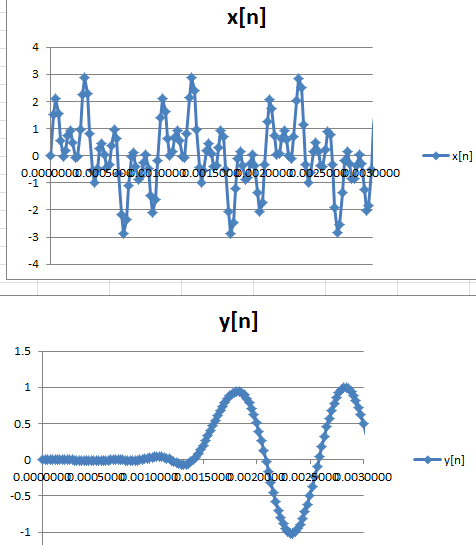

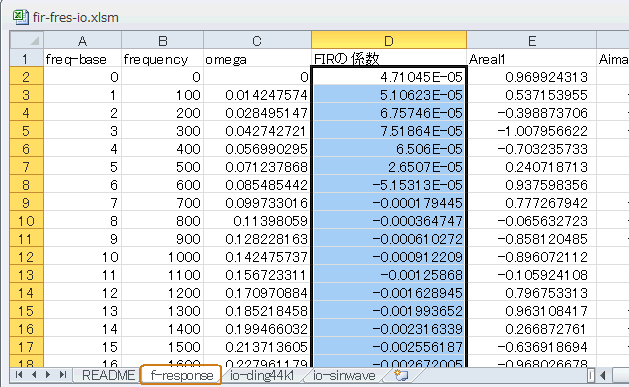

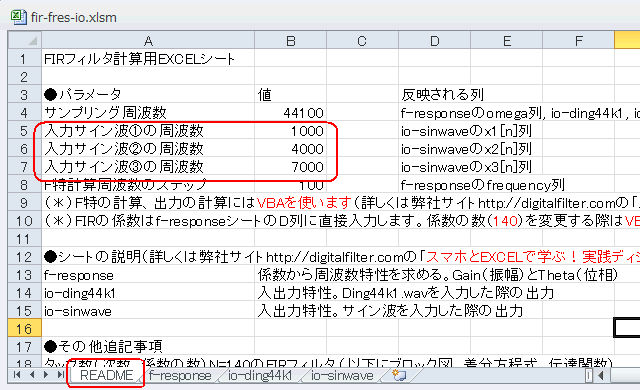

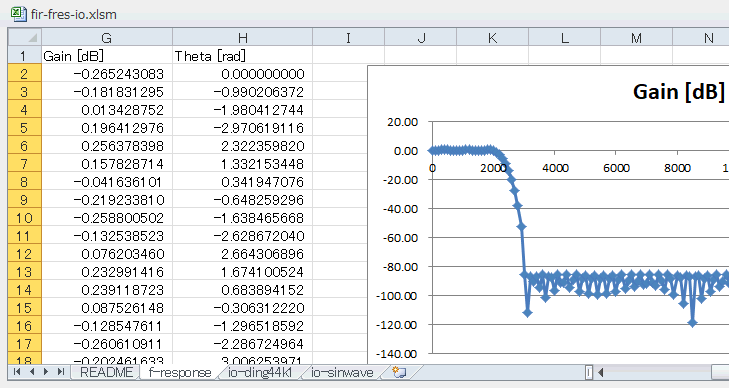

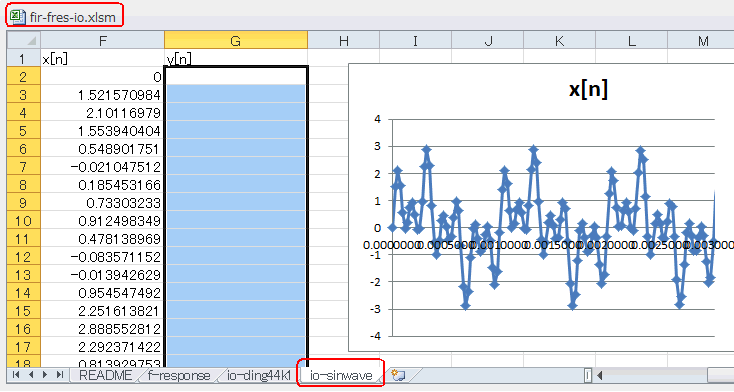

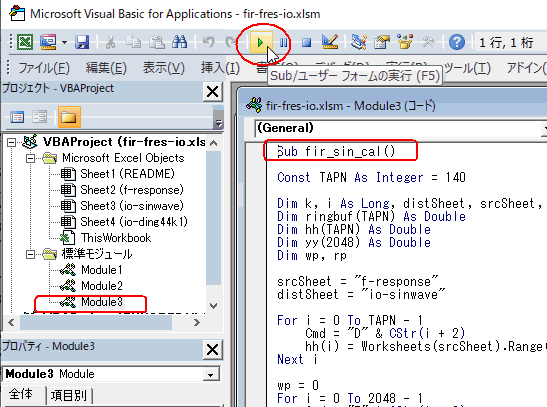

コラム31　EXCELでFIRフィルタを実行する（続き） ●今度は複合サイン波の出力を見る 　となりのio-sinwaveシートに移ると、x[n]には下図のような波形が現れます。これは複数のサイン波が重なり合ったものです。 ●3つのサイン波の周波数はREADMEシートで 　サイン波の設定はのREADMEシートにあります。下図のように1k, 4k, 7kHzのサイン波を加算して入力x[n]とします。 　f-responseシートで係数を設定します。D列にこれをコピペしましょう。 　周波数特性をみると、2kHzまでを通すLPFになっています。 　io-sinwaveシートに戻り、VBAで出力を計算します。下図のようにModule3(fir_sin_cal)を開いて実行します。 　すると下図のように4k, 7kHzが取り去られ、1kHzのみが残ります。 次のページへ 目次へ戻る
