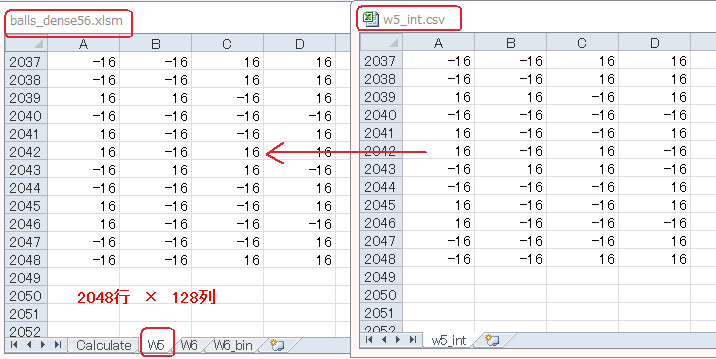

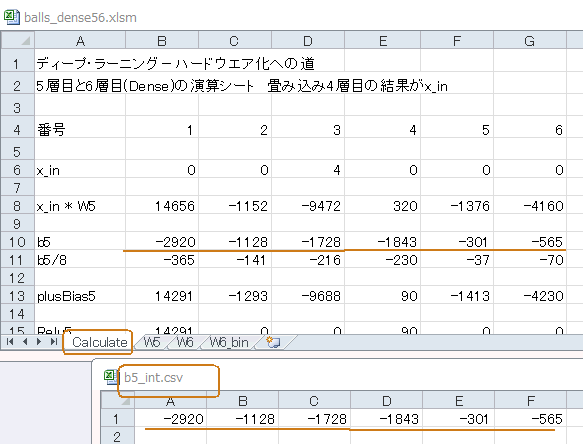

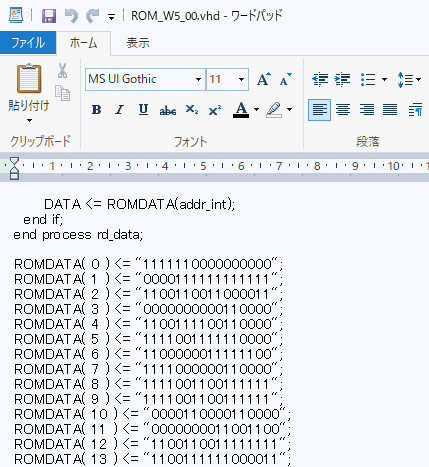

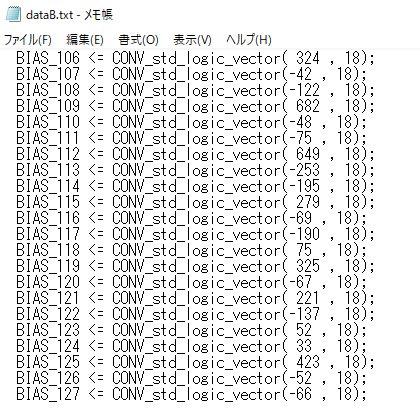

2-05　5層目のEXCEL化 ●5層目の重み係数をコピペ 　図2‐51はballs_dense56.xlsm（5, 6層目のEXCEL）のW5シートです。 　Pythonが生成した重み係数 w5_int.csvがコピペされています。 　5層目の重み係数は４種類(+64, +16, -16, -64)しかありません。したがってそれらは2ビットにエンコードできます。 図2‐51　 ●5層目バイアスをコピペ 　図2‐52はCalculateシートです。バイアスb5_int.csvはこのシートの10行目にコピペします。 図2‐52　 ●Visual Basic for Applicationウインドウからマクロ実行 　VBAからModule10を開き実行、更にModule11を開いて実行します。vbaoutputディレクトリに係数ROMのHDLファイルが16個生成され、開くと図2‐53のようにW5シートの各セルがエンコードされて横一行になっています（＊１）。 （＊１）-64=10, -16=11, +16=00, +64=01と2ビットにエンコード。それを横一行なので2x8 = 16ビットになる。このようにアドレス11ビット、データ16ビットのROMが16個になる 図2‐53　ROM_W5_00〜15.vhd。重み係数ファイル16個。推論IPの同ファイルと置き換え ●バイアスも必要。VBAで生成 　バイアスはModule12で生成します。開いて実行すると、vbaoutputディレクトリにdataB.txtが生成されます。出力128個なのでバイアスは128個あります（図2‐54）。conv_layer5.vhdのBIASの部分に貼り付けます。 図2‐54　dataB.txtにバイアス128個 目次へ戻る
