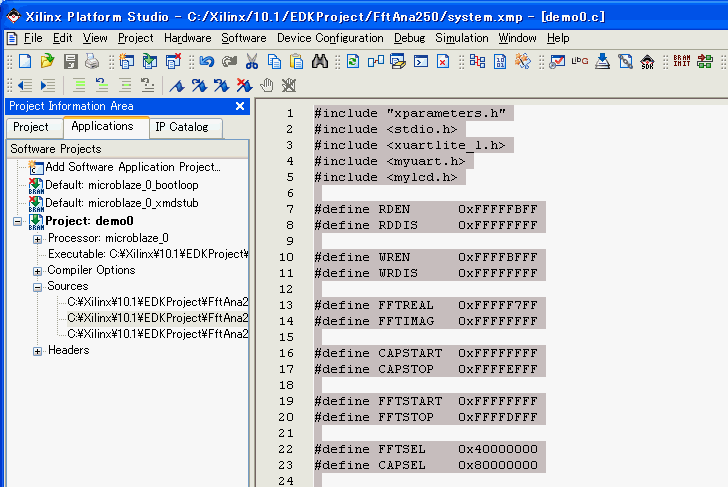

 ここでMicroBlazeのソフトを変更します。これをコピーしてdemo.cと置き換えてください。

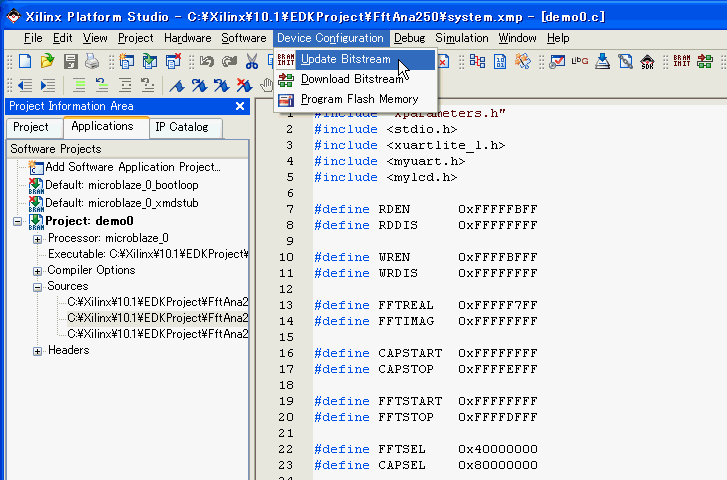

ファイルをセーブした後、Device ConfigurationからUpdate Bitstreamを選択します。
Console WindowにDone！と出たら成功です。その後この手順でFPGAを焼きましょう。
シンセシスレポートを見るとRAMや乗算器の使用率を確認できます。

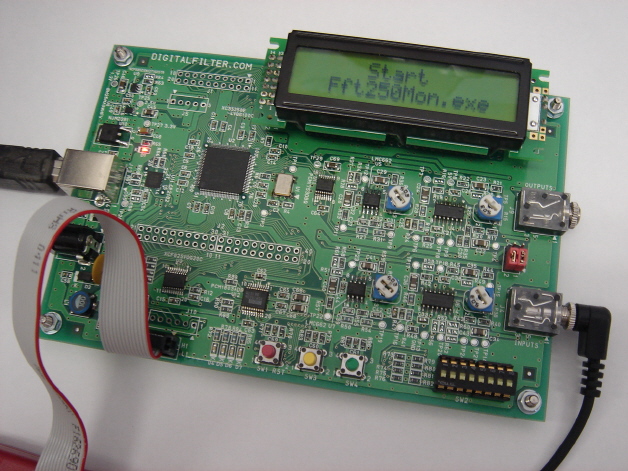

FPGAにビットストリームを書き込むと以下のようにLCDにStart Fft250Mon.exeと表示されます。

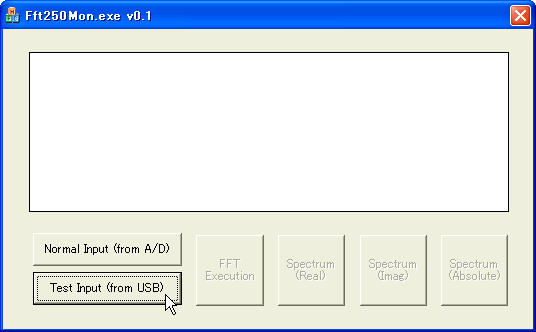

基板とパソコンをUSBでつなぎ、このWindowsアプリを実行ましょう。Test InputボタンをクリックするとパソコンからUSB経由でFFT内部のRAMが初期化されます。成功しない場合は、UARTのBaud
Rateが115,200bpsになっているか確認しましょう。

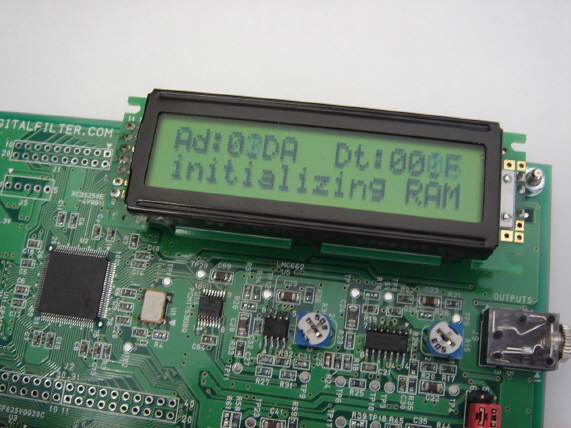

AdはRAMアドレス、DtはRAMライトデータです。アドレスはビット逆順ソートされています。データはVHDLシミュレーションで使ったものとおなじ（6kHz＠サンプリング97.7kHz）です。

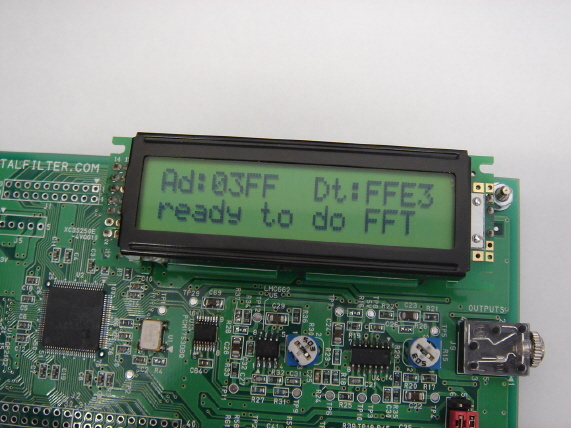

RAMの初期化には数十秒かかり、終了するとLCDの表示が以下のようになります。

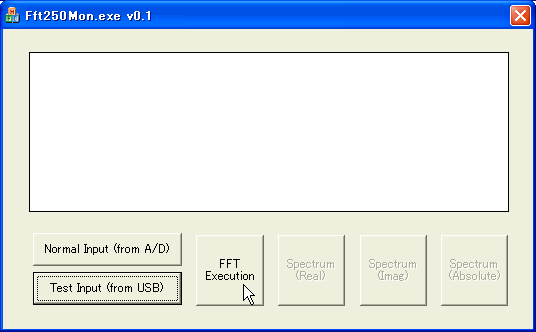

ready to do FFTを確認したらFFT Executionをクリック。

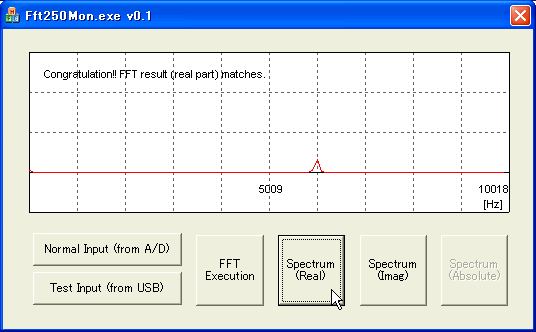

SpectrumボタンがイネーブルになるのでRealをクリックしましょう。このようにCongraturationと出たら成功です。

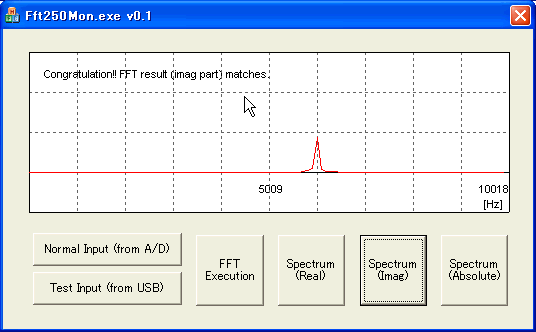

Imagの方もクリックしCongraturationを確認します。

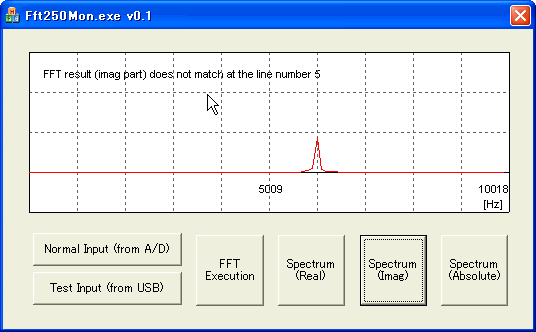

マッチしない場合は以下のように表示されます。これはFPGAの動作がVHDLシミュレーションと違うことを意味します。

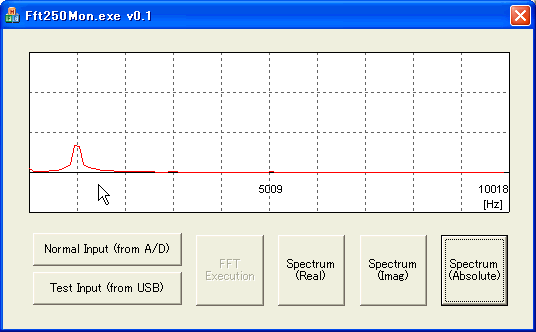

Normal Inputボタンはノーマルモードです。このモードでは普通にA/Dコンバータからデータ入力されます（下図は1kHzサイン波を入力しているところ）。
|
