 ここではGPIOを新たに追加し、FIRフィルタコアのCOEFFSEL端子の制御に使用します。

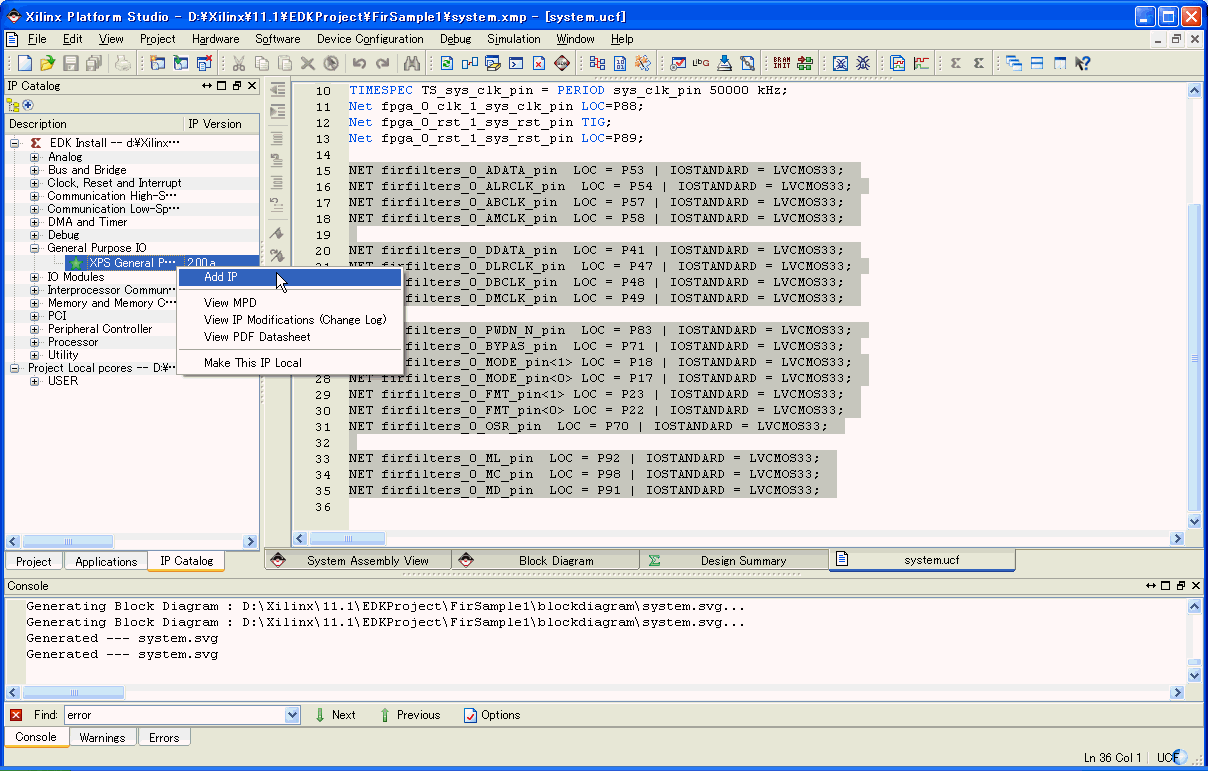

IP Catalogタブを選択し、General Purpose IOを展開し、XPS General...→Add IPを選択。

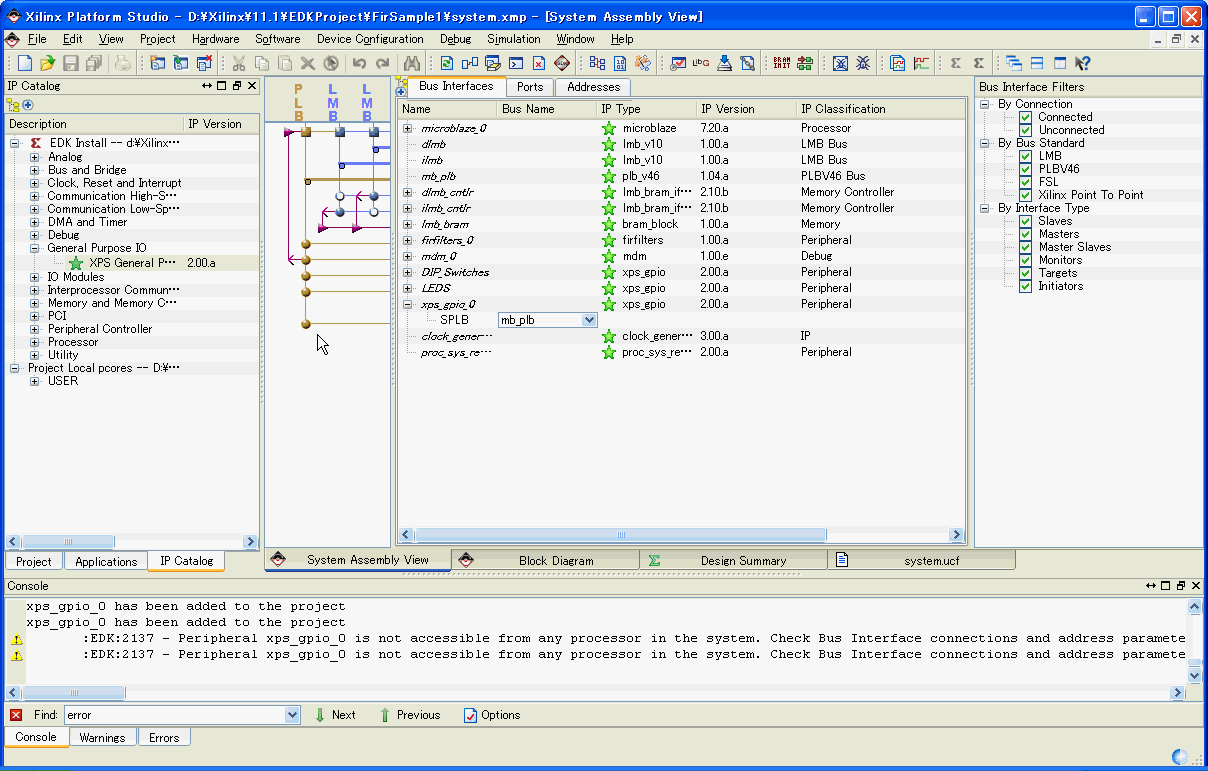

Bus Interfacesタブにxps_gpio_0が追加されましたが、まだバス（PLB）とつながっていないので、白丸をクリックで茶色くして接続する。

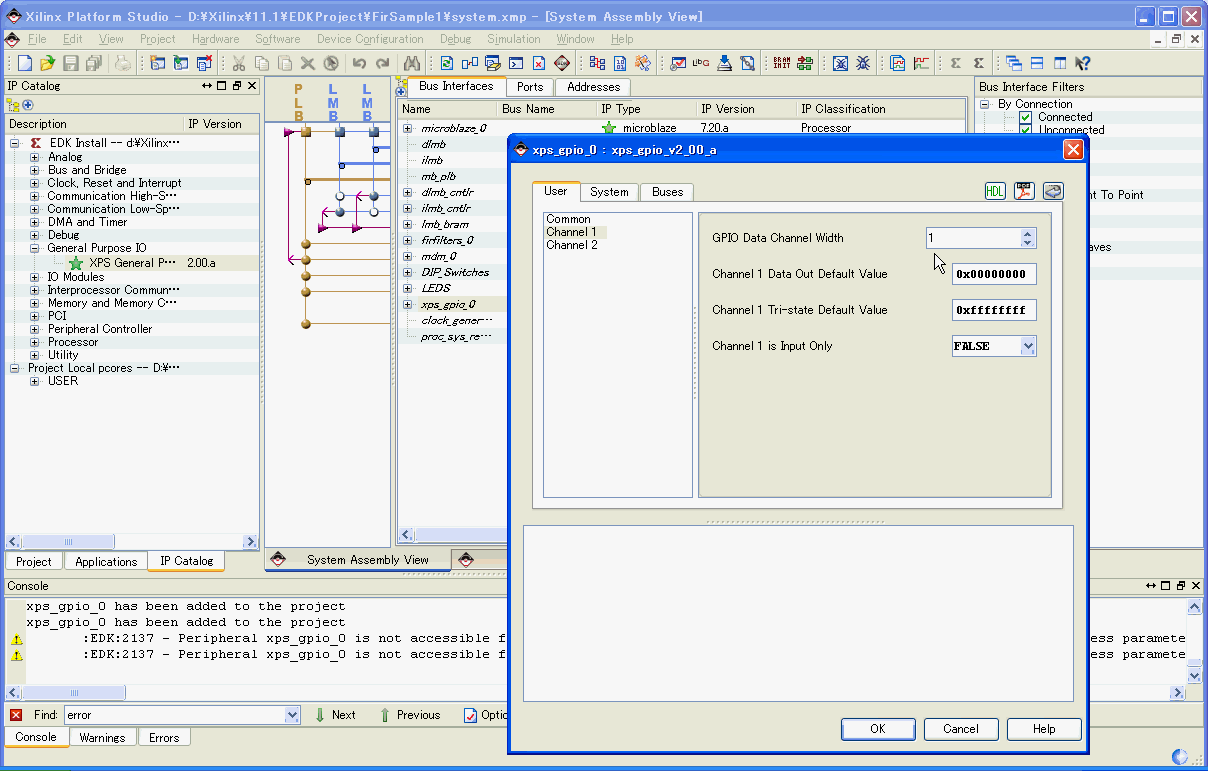

xps_gpio_0をダブルクリックし、Channel1を選択してGPIO Data Channel Widthを１にする。

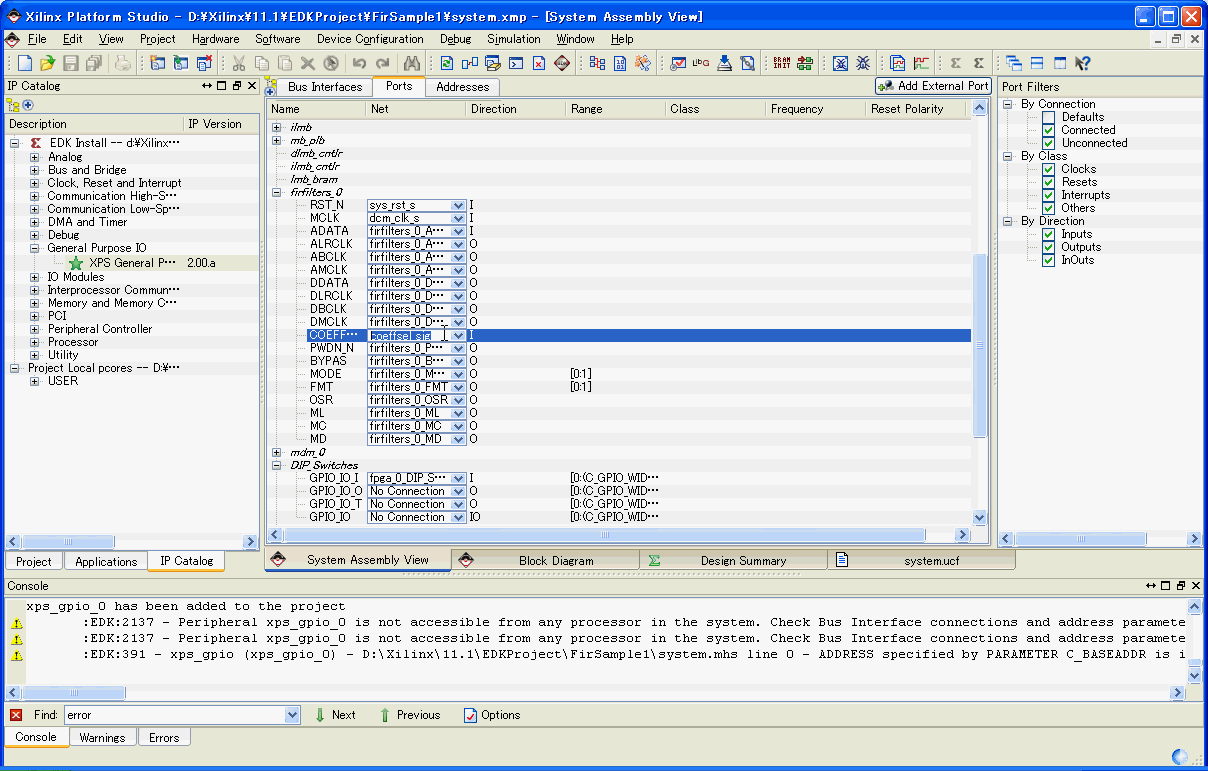

Portsタブでfirfilters_0を展開し、coeffsel_sigと名前を付ける（このプルダウンはエディット可）。

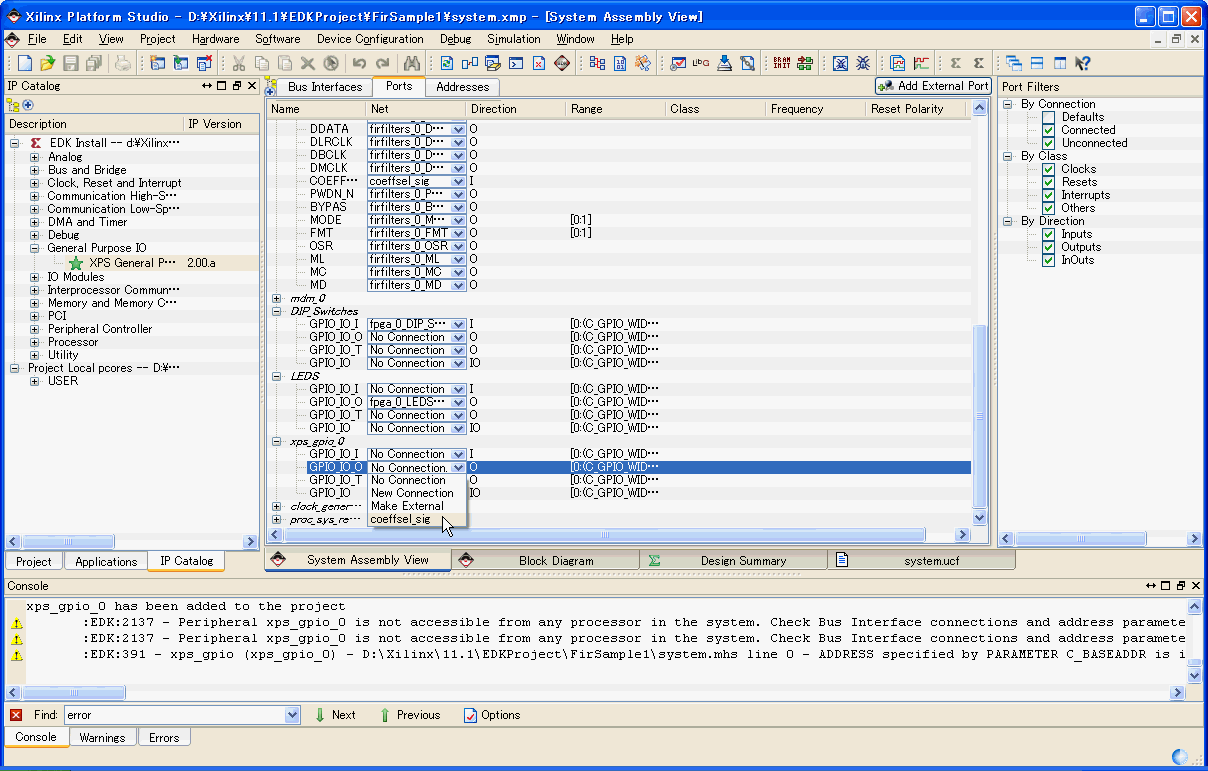

xps_gpio_0を展開し、GPIO_IO_Oのプルダウンメニューを開き、coeffsel_sigを探して選択する。これによりGPIOがFIRフィルタのCOEFFSEL端子と繋がる。

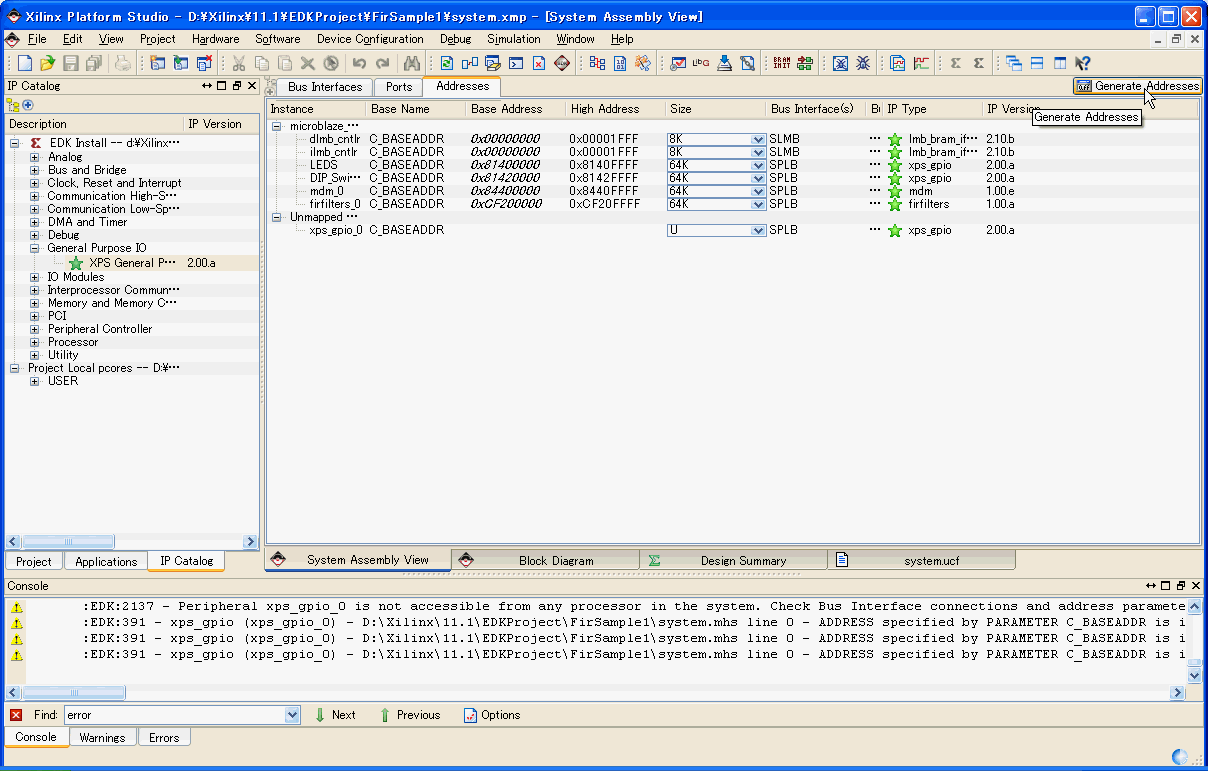

AddressタブでGenerate Addressも忘れずに行う。これによりGPIOに適当なアドレスが割り振られる。

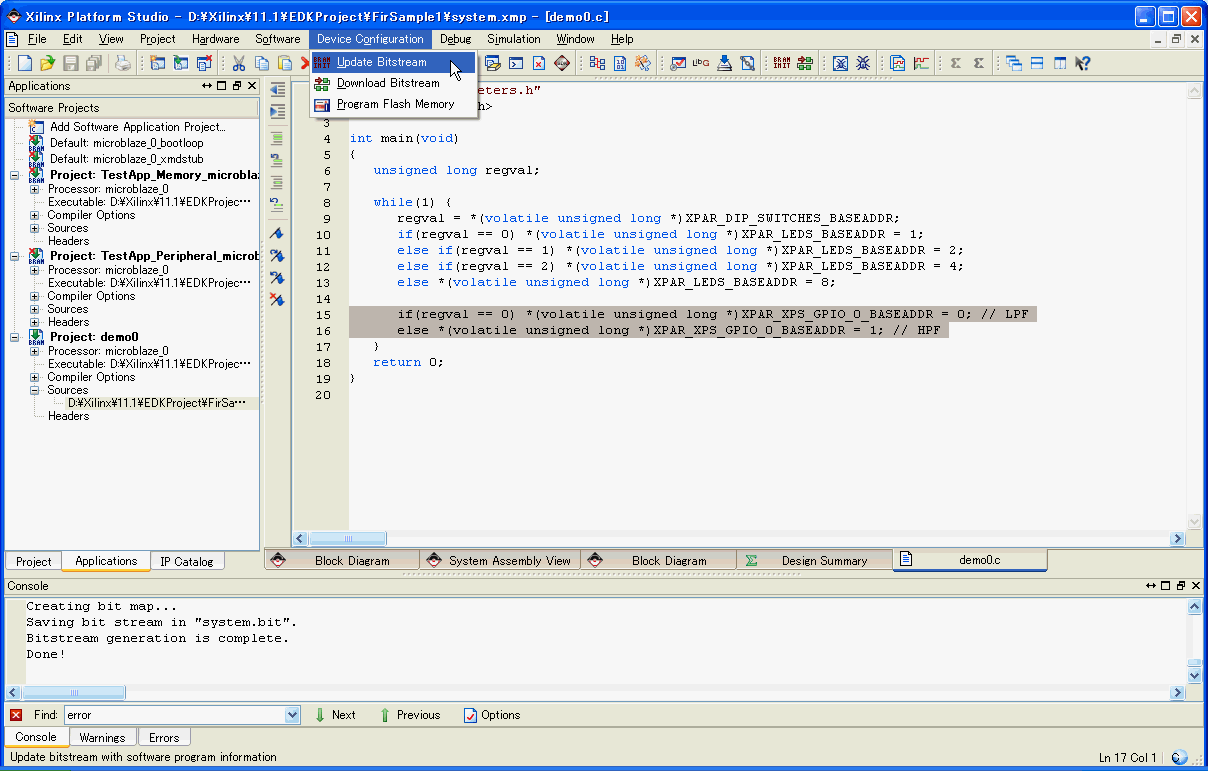

その後ApplicationタブのSourcesのdemo0.cを開き、これを追加します。MicroBlazeはDIPスイッチの値を見ながら、GPIOによってFIRフィルタのCOEFFSELを切り替えます。
ここでUpdate Bitstreamします。これでdemo0.cの変更がビットストリームに反映されます。
Consoleに何事もなくDone！と表示されれば成功です。以降この手順に従ってFPGAにダウンロードしましょう。
シンセシスレポートを見てRAMが遅延器に割り当てられているか確認しましょう。
firfilters_0にはFIRフィルタ（200タップ）が2個（Lch/Rch）入っており、それぞれ2種類の係数（LPF/HPF）を持っています。そしてCOEFFSELがLだとLPF、HだとHPFの係数を選択します。以下はLPFを選択したときの周波数特性です。DIPスイッチのビット0, 1をL, Lにしてみましょう。
DIPスイッチのビット0, 1のどちらかをHにするとHPFになります。以下はその周波数特性です（SoftOscillo2
Standard Editionで測定）。
|
