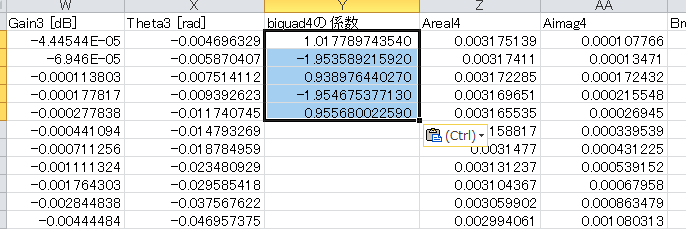

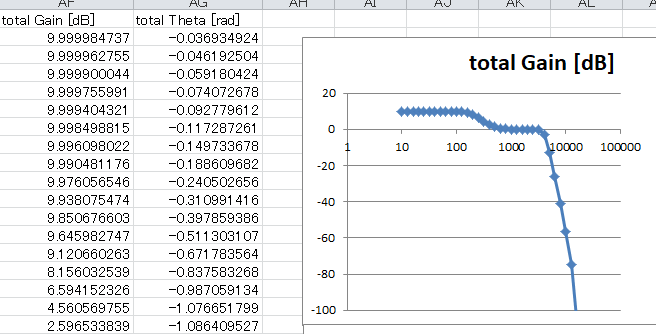

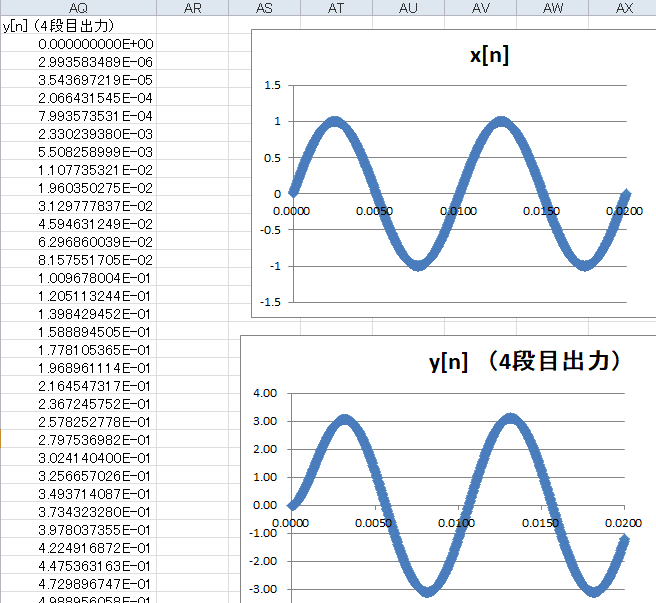

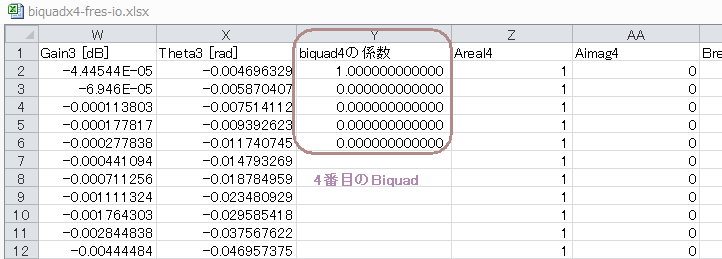

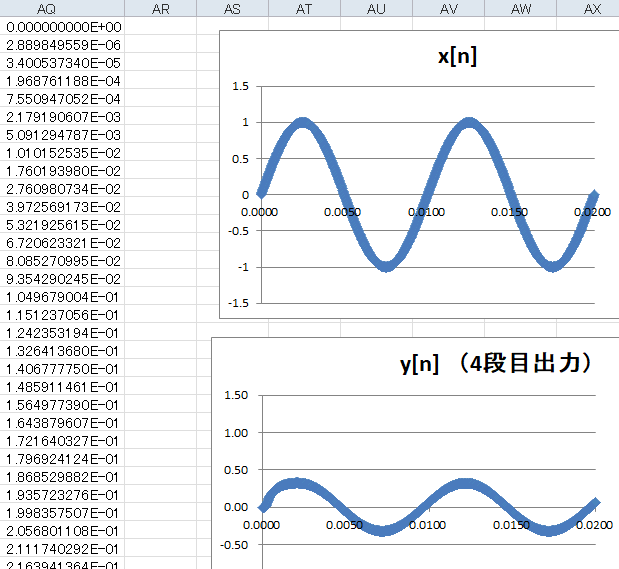

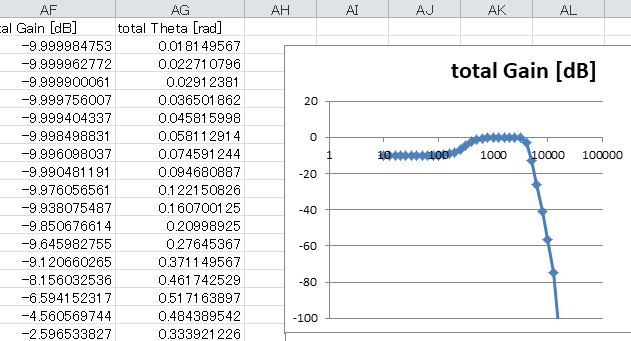

コラム36　Biquadを縦続接続してより複雑な特性 　ここで使用したEXCELはデフォルトではこのように4kHzまで平坦(0dB)、その後急峻に減衰していきます（LPF）。 　EXCELシートではBiquadを最大4段まで縦続接続できます。下図のように4番目はスルーフィルタになっているので、これに色々な特性を持たせてみましょう。 　　　　　　　　f-responseシートのY列が4段目の係数 ●スルーフィルタの係数を変更する 　4番目のBiquqadをこれと置き換えます。これはローシェルビングフィルタ、低域を押し上げたり、押し下げたりするフィルタです。 　　　　　　　　　　4段縦続接続の４番目の係数 ●低音をブーストするフィルタ 　右の方に周波数特性が描かれています。このフィルタは300Hz以下を10dBほど持ち上げます。Biquad1〜3がLPFなのでその特性にローシェルビング特性が加わります。 　　　　　　　　　　　　　　　LPFの通過域の低いところが上がる ●io-responseシートで入出力確認 　100Hzのサイン波を入力すると下図のように出力は3倍（約10dB）増幅しています。上図の特性通りです。 　　　　　　　　　　　　　　　出力が3倍（縦軸のスケールを変えてある） ●逆に押し下げることもできる 　ローシェルビングフィルタは低域を押し下げることもできます。この係数に変えると、300Hz以下が-10dBほど減衰しています（下図）。 　　　　　　　　　　　　　　　超低音を抑える作用がある ●io-responseシートで入出力確認 　100Hzのサイン波を入力すると下図のように出力は1/3倍（約-10dB）になっています。上図の特性通りです。 次のページへ 目次へ戻る
