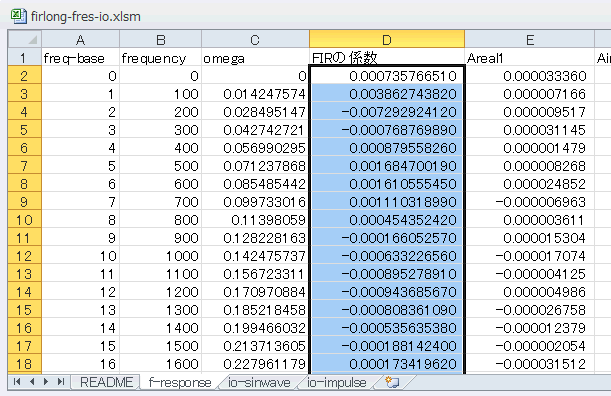

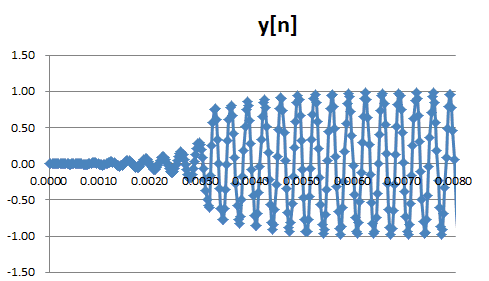

コラム33　FIRのタップ数を増やしてより急峻・複雑な特性（続き） ●高域を取り去るフィルタ 　次はHPF（High Pass Filter, 高域通過型フィルタ）です。これから係数をコピーしてf-responseシートのD列にペーストしてみましょう。 　　　　　　　　　　　　　　　280個の係数をコピペ ●倍のタップ数でより急峻なハイパス特性 　周波数特性は下図のようになります。280タップあるので、2500〜3000Hzで急峻に上がって0dBになります（140タップでは2000〜3000Hzで上がっていた）。 　　　　　　　3kHz以上を通すHPF ●2500Hzはぎりぎり減衰域 　io-sinwaveシートで入出力特性を見ましょう。下図は2500Hzを入力した際の出力です（READMEシートのB5セル＝2500としてVBAのModule2を実行）。3msを超えたあたりで-80dB以上減衰します（減衰域）。 　　　　　3msを超えた辺りで-80dBに落ち着く ●3000Hzはぎりぎり通過域 　下図は3000Hzを入力した際の出力です。3msを超えたあたりから0dBに落ち着きます（通過域）。また、HPFでもLPFでも遅延はタップ数で決まります（約3.16ms、これ参照）。 　　　　　　3msを超えた辺りで0dBに落ち着く ●特定の帯域を通過させるフィルタ 　次はBPF（Band Pass Filter, 帯域通過型フィルタ）です。これから係数をコピーしてf-responseシートのD列にペーストしてみましょう。周波数特性は下図のようになります。1500〜2000Hzで急峻に上がり、3000〜3500Hzで急峻に下がります。 　　　　　　　　　2kHz〜3kHzを通すBPF ●特定の帯域を減衰させるフィルタ 　さらにBRF（Band Reject Filter, 帯域除去型フィルタ）です。これから係数をコピーしてf-responseシートのD列にペーストしてみましょう。周波数特性は下図のようになります。1500〜2000Hzで急峻に下がり、3000〜3500Hzで急峻に上がります。 　　　　　　　　2kHz〜3kHzを通さないBRF 次のページへ 目次へ戻る
