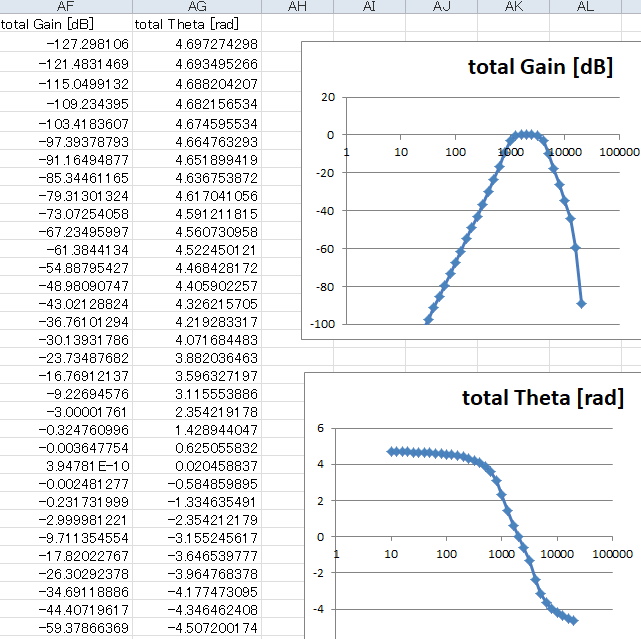

コラム2D　Biquadを縦続接続して周波数特性を計算（続き） ●３つのBiquadの係数をHPFに変える 　それでは係数をHPFに変えてみましょう。これをf-responseシート（D列、K列、R列）にコピペすると図2-07のような特性になります。Biquadが1個の場合（これ）と比べると3倍急峻になっています。 　　図2-07　HPFの特性。カットオフは4kHz ●３つのBiquadの係数をBPFに変える 　次はBPFに変えてみましょう。これをf-responseシート（D列、K列、R列）にコピペすると図2-08のような特性になります。Biquadが1個の場合（これ）と比べると3倍急峻になっています。 　　図2-08　入力（サイン波）の周波数を変える ●３つのBiquadの係数をBRFに変える 　次はBRFに変えてみましょう。これをf-responseシート（D列、K列、R列）にコピペすると図2-08のような特性になります。Biquadが1個の場合（これ）と比べると3倍急峻になっています。 　　図2-09　600Hzは-26dB (出力は縦軸スケールを拡大してある） ●入出力特性も確認できる 　io-sinwaveシート、io-impulseシートに関してはコラム35で説明します。 最初のページへ 目次へ戻る
