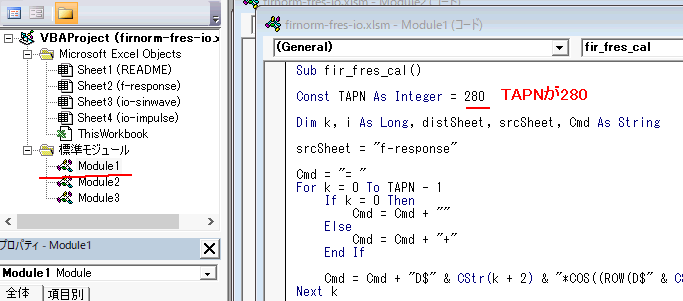

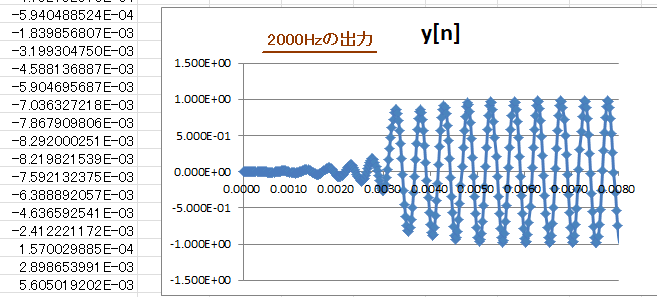

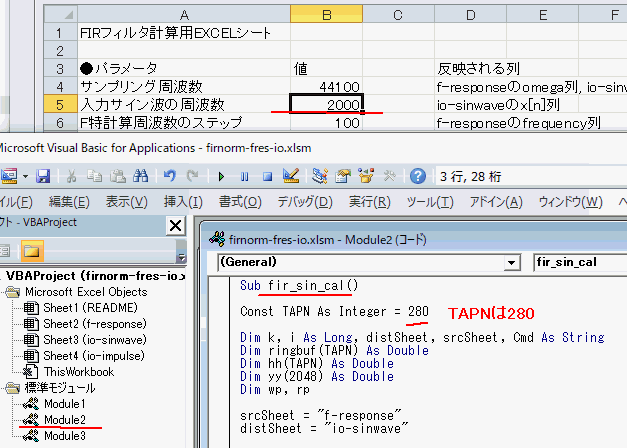

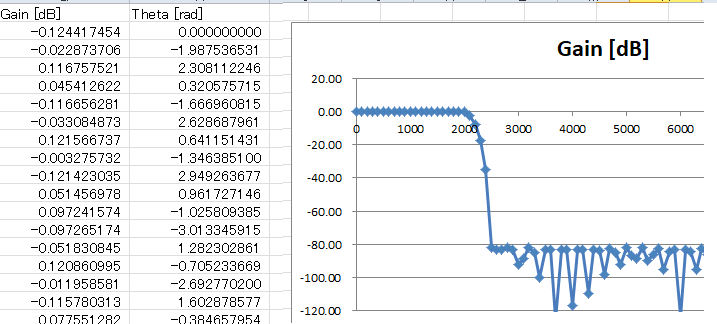

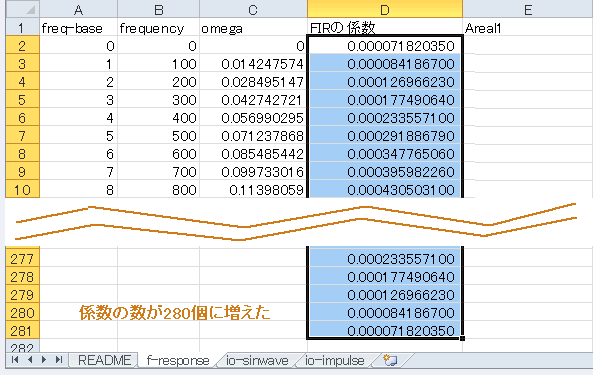

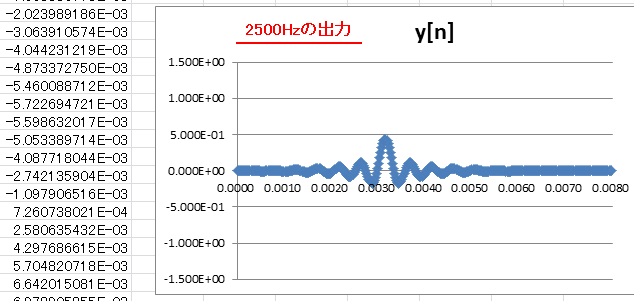

コラム33　FIRのタップ数を増やしてより急峻・複雑な特性 ●係数（タップ数）280個のFIRフィルタ 　FIRのタップ数を増やすと更に急峻な特性を作り出すことができます。このEXCELをダウンロードして開きましょう。f-responseシートを見ると、下図のようにFIRの係数が280個になっています。 ●開発タブからVBAを開く 　Module1で周波数特性を計算します。下図のようにTAPNが280になっているのを確認して実行。 ●f-responseシートの右の方のグラフを見る 　280タップになったおかげで急峻な特性になりました。2000〜2500Hzにかけて一気に80dB以上減衰しています（140タップは2000〜3000Hzで減衰だった） ●VBAで出力の計算 　次はサイン波の入出力を見てみましょう。下図のようにREADMEシートのB5セルが2000であることを確認し、Module2を実行します。 ●2kHzはぎりぎり通過域 　io-sinwaveシートを見ると下図のように2000Hzは通過しています（0dB)。また遅延は3.16ms程度になります（＊１） （＊１）計算式は（280-1)/2/44100 = 0.00316。これ参照。 　　　　　　　　　　　　　　　　　　3msを超えた辺りで0dBに落ち着く ●2.5kHzはぎりぎり減衰域 　入力を2500Hzに変え（READMEのB5セル）、再びModule2を実行して出力を計算すると下図のように-80dB以上減衰します。この場合も遅延は3.16ms程度です。 　　　　　　　　　　　　　　　　　3msを超えた辺りで-80dBに落ち着く 次のページへ 目次へ戻る
